NEMA-Steckertypen zum Laden von Elektrofahrzeugen verstehen: Ein vollständiger Leitfaden

Autor : Lay Wen.

Die Steckerstandards der National Electrical Manufacturers Association (NEMA) spielen eine entscheidende Rolle beim Laden von Elektrofahrzeugen (EV). Die Wahl des richtigen NEMA-Steckertyps gewährleistet Kompatibilität, Sicherheit und effiziente Ladeleistung für Heim- und mobile Ladegeräte. Dieser Leitfaden untersucht die gängigsten NEMA-Steckertypen für das Laden von Elektrofahrzeugen – NEMA 5-15 , 6-20 und 14-50 – und erklärt ihre wichtigsten Unterschiede, Anwendungen und wie Sie den richtigen Stecker für Ihre Ladeanforderungen auswählen.

1. Was sind NEMA-Stecker?

NEMA-Stecker sind standardisierte elektrische Steckverbinder, die von der National Electrical Manufacturers Association (NEMA) definiert wurden. Jeder NEMA-Steckercode (z. B. NEMA 14-50P) bezeichnet eine bestimmte Konfiguration von Spannung, Stromstärke, Erdung und Stiftform. Beim Laden von Elektrofahrzeugen bestimmt der Steckertyp, wie viel Strom Ihr Ladegerät sicher aus einer Haushalts- oder Gewerbesteckdose beziehen kann.

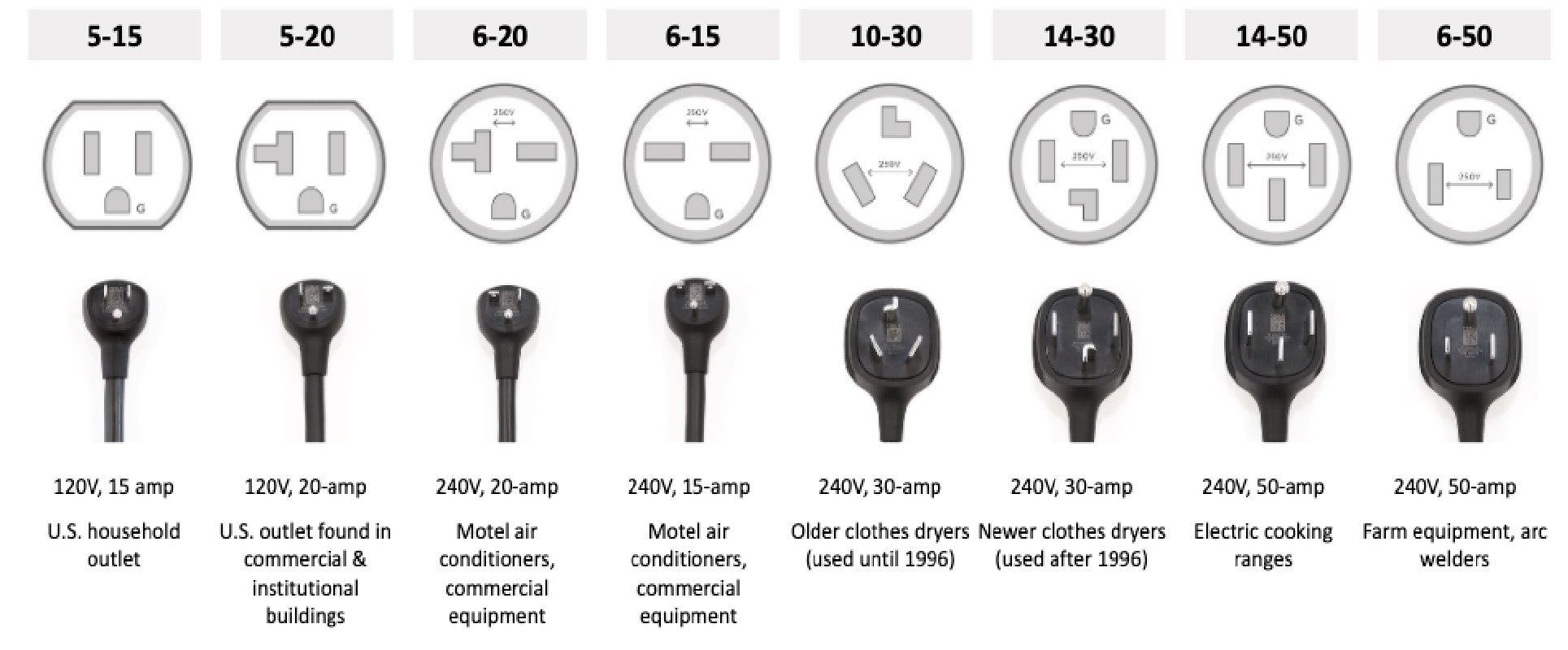

2. Gängige NEMA-Steckertypen zum Laden von Elektrofahrzeugen

NEMA 5-15 (Laden der Stufe 1)

• Spannung/Stromstärke : 120 V, 15 A

• Typische Verwendung : Standard-Haushaltssteckdosen

• Ladegeschwindigkeit : ~3–5 Meilen Reichweite pro Stunde

• Vorteile : Universell verfügbar

• Nachteile : Sehr langsame Ladegeschwindigkeit

NEMA 6-20 (Laden der Stufe 2)

• Spannung/Stromstärke : 240 V, 20 A

• Typische Verwendung : Leichte Geräte, Werkstätten

• Ladegeschwindigkeit : ~10–15 Meilen Reichweite pro Stunde

• Vorteile : Schneller als NEMA 5-15, geringere Infrastrukturkosten

• Nachteile : In Privathaushalten nicht so verbreitet

NEMA 14-50 (Laden der Stufe 2)

• Spannung/Stromstärke : 240 V, 50 A

• Typische Verwendung : Wohnmobilparks, Trockner, spezielle Steckdosen für Elektrofahrzeuge

• Ladegeschwindigkeit : ~25–37 Meilen Reichweite pro Stunde

• Vorteile : Schnelles Laden, weitgehend unterstützt von EV-Ladegeräten

• Nachteile : Möglicherweise ist eine Installation durch einen Elektriker erforderlich

3. Auswahl des richtigen NEMA-Steckers für Ihr Elektrofahrzeug

Berücksichtigen Sie bei der Auswahl eines Steckertyps die Batteriekapazität Ihres Elektrofahrzeugs, die durchschnittliche tägliche Kilometerleistung und die Kapazität des Schaltschranks.

4. Installations- und Sicherheitshinweise

• Genehmigungen : Für die Installation von 240-V-Steckdosen (6-20 oder 14-50) ist normalerweise ein zugelassener Elektriker erforderlich.

• Stromkreisbelastung : Stellen Sie sicher, dass Ihr Leistungsschalter die Stromstärke bewältigen kann.

• Wetterfestigkeit : Verwenden Sie bei der Installation im Freien wetterfeste Gehäuse.

5. Zukunftssicherheit mit austauschbaren Adaptern

Viele Ladegeräte für Elektrofahrzeuge werden mit Adapterkits oder austauschbaren Steckern geliefert, um die Verwendung mit mehreren NEMA-Steckdosen zu ermöglichen. Die Wahl eines Ladegeräts mit flexiblen Steckeroptionen erleichtert Reisen und zukünftige Upgrades.
