Den NEMA 14-30-Stecker zum Laden von Elektrofahrzeugen verstehen: Eine vollständige Anleitung

1. Was ist ein NEMA 14-30-Stecker?

Der NEMA 14-30 ist ein vierpoliger 240-Volt-30-Ampere-Stecker, der häufig in älteren Waschküchen zu finden ist. Er entspricht den Standards der National Electrical Manufacturers Association (NEMA) und ist als Erdungsstecker mit folgenden Anschlüssen klassifiziert:

• Zwei stromführende Anschlüsse (liefern jeweils 120 V, 180 Grad phasenverschoben)

• Ein Neutralleiteranschluss

• Ein Erdungsanschluss

Bei korrekter Installation liefert es eine 240-Volt-Ausgangsspannung von bis zu 30 Ampere, was einer maximalen Leistungsabgabe von 7,2 kW entspricht. Aufgrund der 80-%-Dauerlastregel des NEC ist die Dauerleistung jedoch normalerweise auf 24 Ampere (5,7 kW) begrenzt.

---

2. Warum sich Elektrofahrzeugbesitzer für den NEMA 14-30-Stecker entscheiden

Da immer mehr Verbraucher nach erschwinglichen und zugänglichen Ladelösungen für zu Hause suchen, zeichnet sich die NEMA 14-30-Steckdose durch die folgenden Hauptvorteile aus:

2.1. Vorhandene Infrastruktur

Viele Häuser, die vor 1996 gebaut wurden, verfügen in der Nähe des Waschbereichs über NEMA 14-30-Steckdosen. Die Umnutzung dieser Steckdosen zum Laden von Elektrofahrzeugen kann die Installationskosten erheblich senken.

2.2. Kostengünstiges Laden

Im Vergleich zur Festverdrahtung oder Installation neuer Steckdosen mit höherer Stromstärke (wie NEMA 14-50 ) ist eine NEMA 14-30-Lösung oft weniger teuer und bietet dennoch die Möglichkeit, die meisten Elektrofahrzeugmodelle über Nacht aufzuladen.

2.3. Geringere elektrische Belastung

Das Laden mit 24 Ampere ist bei privaten Schalttafeln einfacher, wodurch das Risiko einer erforderlichen Aufrüstung der Schalttafel verringert wird und die Koexistenz mehrerer Geräte unterstützt wird.

2.4. Plug-and-Play-Komfort

Eine NEMA 14-30-kompatible EVSE (Electric Vehicle Supply Equipment) bietet den Komfort der Portabilität und kann ohne Eingreifen eines Elektrikers entfernt oder ersetzt werden.

---

3. Technische Daten

Hier ist eine detaillierte Aufschlüsselung der für Ladeanwendungen für Elektrofahrzeuge relevanten Spezifikationen des NEMA 14-30-Steckers :

Hinweis : Wenn Sie zum Laden von Elektrofahrzeugen einen NEMA 14-30-Stecker verwenden, muss die EVSE speziell für einen Dauerstrom von 24 A ausgelegt und konfiguriert sein.

---

4. Hinweise zur Installation

Die Installation einer NEMA 14-30-Steckdose oder die Umrüstung einer vorhandenen Trocknersteckdose erfordert eine sorgfältige Planung und NEC-konforme Vorgehensweisen:

4.1. Dedizierter Schaltkreis

Um die Sicherheitsstandards von NEC und EVSE zu erfüllen, sollte eine NEMA 14-30-Steckdose an einem dedizierten 30-Ampere-Leistungsschalter installiert werden.

4.2. Richtige Verkabelung

Der richtige Drahtdurchmesser beträgt 10 AWG Kupfer für einen 30-Ampere-Stromkreis. Von Aluminiumkabeln wird aufgrund ihrer Wärmeausdehnung abgeraten.

4.3. Erdungs- und Neutralleitertrennung

Das Vorhandensein von Neutral- und Erdungsklemmen gewährleistet die Kompatibilität mit älteren und neueren Codeanforderungen, sie dürfen jedoch nicht im Stecker oder Unterpanel verbunden werden.

4.4. FI-Schutzschalter

Seit dem NEC-Update 2020 ist ein FI-Schutzschalter für alle 125-V- und 250-V-Steckdosen in Garagen und Kellern von Wohnhäusern erforderlich, einschließlich Ladesteckdosen für Elektrofahrzeuge.

---

5. Kompatibilität mit EV-Ladegeräten

Die meisten modernen Level-2-Ladegeräte für Elektrofahrzeuge von Marken wie ChargePoint, Lectron, Grizzl-E, EVDANCE und Emporia bieten mittlerweile NEMA 14-30-kompatible Varianten an. Diese Ladegeräte ermöglichen häufig:

• Einstellbare Stromstärkeeinstellungen (z. B. 16 A–24 A)

• Intelligente Ladefunktionen über Apps

• Wetterfeste Gehäuse für den Außenbereich


Es ist wichtig sicherzustellen, dass die von Ihnen gewählte EVSE NEMA 14-30 ausdrücklich unterstützt und den UL- und NEC-Standards entspricht.

---

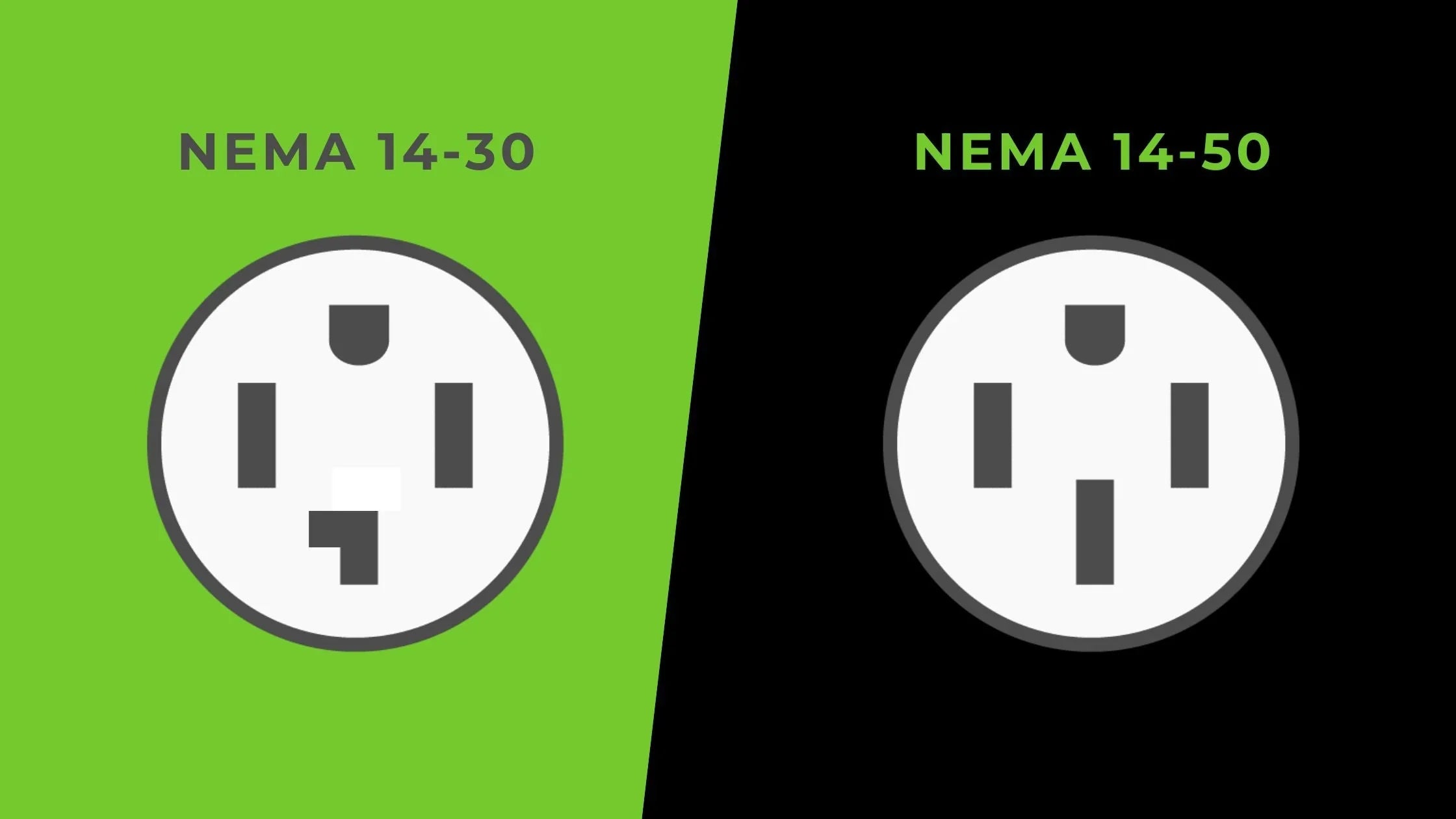

6. Vergleich mit anderen NEMA-Steckern

Wenn Sie wissen, wie NEMA 14-30 im Vergleich zu anderen gängigen Steckertypen abschneidet, können Sie die richtige Wahl treffen:

Für Hausbesitzer, die kein ultraschnelles Laden benötigen, bietet NEMA 14-30 ein hervorragendes Gleichgewicht zwischen Geschwindigkeit und Erschwinglichkeit.

---

7. Sicherheit und Einhaltung gesetzlicher Vorschriften

Beim Laden von Elektrofahrzeugen steht die Sicherheit an erster Stelle. NEMA 14-30-Installationen müssen den folgenden Anforderungen entsprechen:

• Nationaler Elektrocode (NEC)

• UL-Zertifizierung für Geräte

• Genehmigung und Inspektion durch die örtliche Gerichtsbarkeit

Besitzer von Elektrofahrzeugen sollten vor der Installation einer 14-30-Steckdose oder der Umnutzung einer vorhandenen Steckdose immer einen zugelassenen Elektriker konsultieren.

---

8. Anwendungsfälle und Anwendungen aus der Praxis

8.1. Nachrüstinstallationen

Viele Erstanwender von Elektrofahrzeugen rüsten ihre Trocknersteckdosen mit Mehrzweckadaptern nach oder installieren einen Splitter, um die 14-30-Steckdose zwischen dem Elektrofahrzeugladegerät und dem Wäschegerät gemeinsam zu nutzen.

8.2. Tragbare Ladegeräte für Elektrofahrzeuge

Wenn Sie mit einer tragbaren 14-30 EVSE unterwegs sind, können Fahrer von Elektrofahrzeugen bei Freunden zu Hause oder in Mietobjekten aufladen, ohne dass eine Aufladung der Stufe 1 erforderlich ist.

8.3. Temporäre Installationen

Für Mieter bietet die Verwendung einer Plug-in-Lösung wie NEMA 14-30 die Flexibilität, das Ladegerät ohne bauliche Veränderungen oder Vertragsverletzungen zu entfernen.

---

9. NEMA 14-30 Steckerbeschränkungen

Trotz seiner Vorteile weist der NEMA 14-30-Stecker mehrere Einschränkungen auf:

• Langsameres Laden im Vergleich zu NEMA 14-50 oder festverdrahteten EVSEs

• Nicht alle Garagen haben 14-30 Steckdosen

• Bei der Verwendung des Adapters müssen die OEM- und NEC-Richtlinien befolgt werden.

• Anfällig für Missbrauch bei falscher Neutral-/Erdungsverbindung

Für Fahrer von Elektrofahrzeugen, denen Erschwinglichkeit, Einfachheit und das Aufladen über Nacht am wichtigsten sind, sind diese Kompromisse jedoch oft akzeptabel.

---

10. Langstrecken-Laden von Elektrofahrzeugen mit NEMA 14-30-Stecker

Empfohlener Einfügepunkt: Nach dem Abschnitt „Vorteile des NEMA 14-30-Steckers zum Laden von Elektrofahrzeugen“

Für Besitzer von Elektrofahrzeugen, die häufig lange Strecken zurücklegen, bietet der NEMA 14-30-Stecker eine zuverlässige Ladelösung für längere Fahrten. Im Gegensatz zu Steckdosen der Stufe 1 bietet der NEMA 14-30-Stecker schnellere Ladegeschwindigkeiten und reduziert so Ausfallzeiten bei Übernachtungen auf Campingplätzen, in Miethütten oder Wohnmobilparks. Dieser Stecker ist mit einer Vielzahl von tragbaren Ladegeräten der Stufe 2 kompatibel und somit die ideale Wahl für Reisende, die Wert auf Komfort und Effizienz legen. Bei der Planung von Überlandfahrten gewährleistet ein kompatibler NEMA 14-30-Adapter den Zugang zu vorhandenen Trocknersteckdosen in älteren Häusern oder Mietobjekten und sorgt so für mehr Flexibilität bei der Nutzung von Elektrofahrzeugen über lange Strecken. Die 240-V-Kapazität verkürzt die Ladezeiten erheblich und bietet ausreichend Reichweite für die nächste Reiseetappe.

---

11. Warum der NEMA 14-30-Stecker ideal für das Laden von Elektrofahrzeugen zu Hause ist

Empfohlener Einfügepunkt: Nach dem Abschnitt „Installationshinweise und elektrische Anforderungen“

Die Installation eines NEMA 14-30-Steckers zu Hause bietet einen praktischen Kompromiss zwischen Level 1- und teureren Hochstrom-Ladesystemen der Stufe 2. Für Hausbesitzer mit vorhandenen 30-Ampere-Stromkreisen – ursprünglich für Trockner oder ähnliche Geräte verwendet – ist die Nachrüstung eines NEMA 14-30-Steckers oft günstiger und weniger aufwendig als die Installation einer neuen 50-Ampere-Steckdose. Die Kompatibilität mit den meisten Plug-in-Ladegeräten der Stufe 2 macht ihn zu einer kostengünstigen und dennoch leistungsstarken Option für das Laden von Elektrofahrzeugen im privaten Bereich. Dank der abnehmbaren Steckerkonstruktion können Hausbesitzer das Ladegerät bei Nichtgebrauch sicher vom Stromnetz trennen. Dies erhöht die Sicherheit im Haus und fördert gleichzeitig die Energieeffizienz.

---

12. Nachhaltiges Laden von Elektrofahrzeugen: Die Rolle des NEMA 14-30-Steckers in umweltfreundlichen Lösungen

Empfohlener Einfügepunkt: Nach dem Abschnitt „NEMA 14-30 im Vergleich zu anderen NEMA-Steckern“

Da die Elektrofahrzeugbranche zunehmend umweltbewusster wird, wird die Auswahl nachhaltiger Komponenten immer wichtiger. Der NEMA 14-30-Stecker trägt zur Förderung einer umweltfreundlichen Ladeinfrastruktur bei, indem er Abfall reduziert und die Wiederverwendung fördert. Da viele Haushalte bereits über herkömmliche 30-Ampere-Trocknersteckdosen verfügen, entfallen durch die Verwendung von NEMA 14-30-Steckern neue Verkabelungen oder die Aufrüstung von Schalttafeln – was Materialverbrauch und Emissionen bei der Installation minimiert. Darüber hinaus werden viele Level-2-Ladegeräte für Elektrofahrzeuge, die mit NEMA 14-30 kompatibel sind, aus recycelbaren, umweltfreundlichen Materialien hergestellt und entsprechen damit nachhaltigen Fertigungspraktiken. Mit einer NEMA 14-30-Konfiguration können Elektrofahrzeugnutzer ihren ökologischen Fußabdruck reduzieren und gleichzeitig die Ladeeffizienz aufrechterhalten.

---

13. Zukunftsaussichten

Da die Verbreitung von Elektrofahrzeugen weiter zunimmt, bleiben Plug-in-Lademöglichkeiten für den Heimgebrauch wie die NEMA 14-30-Steckdose bei der Nachrüstung bestehender Häuser weiterhin wichtig. Auch wenn künftige Bauvorhaben möglicherweise Stromkreise mit höherer Stromstärke oder spezielle festverdrahtete EVSEs standardisieren, werden Millionen nordamerikanischer Haushalte in den kommenden Jahren von diesem effizienten und kostengünstigen Stecker profitieren.

Hersteller von Ladegeräten für Elektrofahrzeuge bieten zunehmend 14-30-kompatible Modelle an, und Elektriker sind zunehmend damit vertraut, diese für den modernen Einsatz zu optimieren. Solange die Installation ordnungsgemäß durchgeführt wird und die Ladegeräte innerhalb der definierten Stromstärkegrenzen verwendet werden, bietet der NEMA 14-30-Stecker weiterhin einen zuverlässigen Weg zur Elektromobilität.
